Тема 1. Основные функциональные

возможности

Программа SolidWorks - это система автоматизированного проектирования, использующая
привычный графический интерфейс пользователя Microsoft Windows. Это легкое в освоении
средство позволяет инженерам-проектировщикам быстро отображать свои идеи в эскизе,
экспериментировать с элементами и размерами, а также создавать модели и подробные
чертежи. В руководстве SolidWorks - Введение предполагается, что пользователь уже имеет
опыт работы в Windows и знаком с такими основными приемами работы в этой среде, как
запуск программ, изменение размеров окна и т.д.

Перед началом выполнения упражнений в учебном пособии SolidWorks - Введение
следует прочитать главу 1 для ознакомления с некоторыми основными принципами, а именно:

-    Принципы проектирования в SolidWorks

-    Термины SolidWorks

-    Получение справки в SolidWorks

1.1 Проектирование в SolidWorks

При     выполнении     упражнений     данного     руководства     используемые     методы

проектирования деталей, сборок и чертежей представляют собой уникальный подход к
процессу проектирования.

С помощью SolidWorks можно создавать трехмерные модели, а не только двухмерные чертежи.
Эти трехмерные детали можно использовать для создания двухмерных чертежей и трехмерных
сборок.

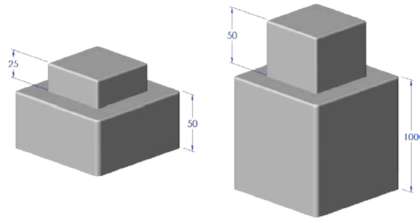

SolidWorks – это система, работающая по принципу задания размеров. Можно задать
размеры и геометрические взаимосвязи между элементами. При изменении размеров
изменяются размер и форма детали, но сохраняется общий замысел проекта. Например, в
изображенной детали бобышка всегда наполовину ниже основания.

Трехмерная модель SolidWorks состоит из деталей, сборок и чертежей. Детали,
сборки и чертежи отображают одну и ту же модель в различных документах. Любые
изменения, которые вносятся в модель в одном документе, распространяются на другие
документы, содержащие эту модель.

Создание и использование эскизов для построения многих элементов. Эскиз – это
двухмерный профиль или поперечное сечение. Для создания элементов эскизы могут быть
вытянуты, повернуты, рассечены сложным образом или смещены по контуру.

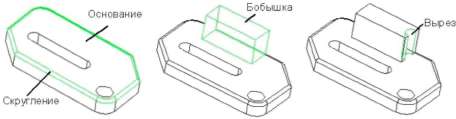

Использование элементов для построения деталей. Элементами могут быть формы
(бобышки, вырезы, отверстия) и операции (скругления, фаски, оболочки и т.д.), которые
комбинируются для построения деталей.

1.2. Термины SolidWorks

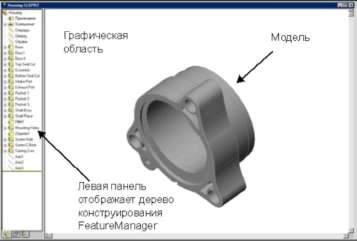

Окна документов

Окна документов SolidWorks содержат две панели:
В левой панели окна содержится следующее:

• Дерево конструирования FeatureManager®, в котором отображена структура детали,
сборки или чертежа.

•    PropertyManager (Менеджер свойств) обеспечивает альтернативный способ
рисования и использования приложения SolidWorks.

•  ConfigurationManager (Менеджер конфигурации) служит для создания, выбора и
просмотра многочисленных конфигураций деталей и сборок в документе.

• Панель дисплея отображает разные настройки отображения (цвет, текстура и т.д.) для
каждого компонента.

• Настраиваемые дополнительные приложения (добавления).

Правая панель представляет собой графическую область, в которой выполняются
различные операции над деталью, сборкой или чертежом.

Общепринятые термины в моделях. Пользователю необходимо ознакомиться с
нижеуказанными терминами, встречающимися в документации для системы SolidWorks.

Маркеры. Маркеры позволяют динамически перетаскивать и задавать некоторые
параметры, не покидая графической области. Цвет маркера выбирается с помощью команд
Инструменты, Параметры, Настройки пользователя, Цвета в поле Системные цвета.
Активные маркеры отображаются цветом команды Высветить. Неактивные маркеры
отображаются цветом Неактивных объектов.

Однако в руководстве SolidWorks-Введение все параметры задаются в Менеджере свойств,
для того чтобы лучше изучить данный метод. После знакомства с параметрами в Менеджере
свойств можно самостоятельно попрактиковаться в операциях с маркерами.

1.3 Получение справки

Если в процессе работы с программным обеспечением SolidWorks возникают
вопросы, то для получения ответов на них существует несколько способов:

Для получения Оперативной справки нажмите кнопку F1

Ресурсы, предоставляемые SolidWorks, в качестве помощи для изучения программного
обеспечения:

. Быстрые советы - набор всплывающих сообщений, которые появляются при создании
документов SolidWorks. В этих сообщениях приводятся советы и параметры в
зависимости от текущего режима SolidWorks.

Доступ: Выберите Справка, Быстрые советы

. Краткое справочное руководство. Поясняет значки дерева конструирования
FeatureManager, содержит список горячих клавиш и объясняет процесс настройки и
редко используемые функции SolidWorks.

Доступ: Выберите Справка, Справочное руководство или прочтите руководство,
рассылаемое всем новым покупателям.

. Книга Новые возможности описывает новые функциональные возможности с
пошаговыми примерами для большинства новых функций.

Доступ: Выберите Справка, Новые возможности

•     Интерактивное руководство Новые возможности - Значок отображается рядом с
новыми элементами меню и в заголовках новых или измененных окон PropertyManager.
Нажмите на значок для отображения справки с описанием новой или измененной
функциональной возможности.

. Доступ: Выберите ?, Интерактивное руководство Новые возможности для управления

отображением этих значков.
. Учебные пособия SolidWorks включают пошаговые примеры, которые обучают

функциональным возможностям продукта SolidWorks и дополнительных программ для

него.

Доступ: Выберите Справка, Учебные пособия SolidWorks

•     Переход от AutoCAD - оказание поддержки пользователям AutoCAD в изучении
некоторых различий между SolidWorks и AutoCAD.

Доступ: Выберите Справка, Переход от AutoCAD

. Примечания к выпуску содержат сведения о новых и измененных функциональных
возможностях каждого пакета обновления.

Доступ: Нажмите Справка, Примечания к выпуску SolidWorks
