В этой главе будет использована таблица параметров для создания нескольких вариантов детали, спроектированной в главе 3, “Основы SolidWorks ”. Для использования таблицы параметров потребуется программа Microsoft Excel.
В этом упражнении демонстрируется следующее:
Переименование элементов и размеров
Отображение размеров элемента
Связывание значений размеров модели
Определение и подтверждение геометрических взаимосвязей
Создание таблицы параметров
Отображение конфигураций детали
Редактирование таблицы параметров
9 Му$
Переименование элементов
В качестве хорошего совета можно предложить пользователю называть элементы деталей именами, в которых заключен некий смысл, особенно, если планируется использование таблицы параметров. Это избавит от путаницы при наименовании сложных деталей, и в дальнейшем другим пользователям будет удобно работать с этими деталями.
1. Откройте деталь Упражнение1.sldprt, которая была создана в главе 3.
2. Измените общее имя Основание-Вытянуть на какое-нибудь более понятное. ПРИМЕЧАНИЕ. В именах элементов нельзя использовать символ @.
а) Нажмите два раза, сделав паузу между нажатиями, на элемент Основание-Вытянуть в дереве конструирования FeatureManager (между нажатиями необходимо выдерживать небольшую паузу).
б) Введите новое имя Коробка и нажмите клавишу Enter.
3. Переименуйте также следующие элементы:
• Бобышка-Вытянуть1 =>Ручка
• Вырез-Вытянуть1 => Отверстие_в_ручке
• Скругление1 => Наружные_углы
4. Сохраните деталь как Упражнение3.sldprt.
СОВЕТ. Для того чтобы присваивать описательные имена элементам по мере их создания, выберите Инструменты, Параметры. На вкладке Настройки пользователя нажмите FeatureManager, затем выберите параметр Именовать элемент при создании. Каждый раз при создании нового элемента его имя автоматически высвечивается в дереве конструирования и уже готово к вводу нового имени.
Отображение размеров
Размеры для всех элементов детали можно отобразить или скрыть на экране. Впоследствии можно отключать или снова включать отображение размеров как в отдельно взятом элементе, так и в других при переходе от одного к другому.
1. Нажмите правой кнопкой мыши на папку Примечания в дереве конструирования FeatureManager и выберите Отобразить размеры элемента.
Появятся все размеры детали. Обратите внимание на то, что размеры, являющиеся частью определения элемента (например, глубина вытянутого элемента), выделены синим цветом.
2. Нажмите правой кнопкой мыши на элементы Скругление2, Скругление3 и Оболочка1 в дереве конструирования или в графической области и выберите Скрыть все размеры.
Все размеры для этих элементов скрываются.
3. Нажмите правой кнопкой мыши на один из размеров, равный 60мм, и выберите Скрыть. Этот отдельный размер будет скрыт. Он принадлежит элементу Ручка.
ПРИМЕЧАНИЕ. Для восстановления скрытых размеров нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager, размеры которого либо частично, либо полностью скрыты, и выберите Отобразить все размеры.
4 Выберите Инструменты -► Параметры На вкладке Настройки пользователя
нажмите Общие, затем выберите параметр Отобразить наименования размеров и нажмите OK .
Имена размеров появятся под значениями в модели.
Имена размеров появятся вместе с именами по умолчанию. При желании можно переименовать размеры так же, как и элементы. Размеры будут переименованы позже в этой главе.
Связывание значений
Связывание значений – это способ управления значениями, не являющимися частью эскиза,
например, глубиной двух вытянутых элементов. Размеры связываются путем назначения им одинакового имени переменной. Затем можно изменять значение любого из связанных размеров, и при этом все остальные с таким же именем переменной изменятся соответствующим образом. Можно отменить связь между некоторыми размерами, не затрагивая те, которые необходимо оставить связанными. В данном случае установите одинаковую глубину вытяжки элементов Коробка и Ручка:
1. Нажмите правой кнопкой мыши на размер вытянутой глубины (50 мм) элемента Коробка и выберите Связать значения. Появится диалоговое окно Разделенные значения.
2. Введите Глубина в поле Имя и нажмите OK.
3. Нажмите правой кнопкой мыши на размер глубины (25 мм) элемента Ручка и выберите Связать значения.
4. Нажмите на стрелку рядом с полем Имя, выберите из списка Глубина и нажмите OK. (Каждый раз, когда определяется новая переменная, она добавляется в этот список.) Обратите внимание на то, что два размера теперь имеют одинаковое имя – глубина. Они используют значение первого выбранного размера (50 мм).
Связанные значения размеров отмечаются на экране красным знаком.
5. Нажмите кнопку Перестроить, чтобы перестроить деталь. Ручка станет глубиной 50 мм.
Переименование размеров
Можно изменить отдельные названия размеров. Переименование размеров – удобный прием; он особенно полезен, когда планируется использование таблицы параметров. Названия размеров используются для определения элементов, которые планируется изменить, а также в качестве заголовков в электронной таблице параметров.
1. Измените название размера диаметра ручки:
а) Нажмите правой кнопкой мыши на размер диаметра элемента Ручка (70 мм) и выберите Свойства. Появится диалоговое окно Свойства размера.
б) Выберите текст в поле Имя и введите новое имя – ручка_диа. Обратите внимание на то, что поле Полное имя обновляется при вводе нового имени.
в) Нажмите OK.
2. Переименуйте высоту коробки (120 мм), установив высота_коробки.
Прежде чем продолжить, следует определить некоторые геометрические взаимосвязи, гарантирующие, что ручка расположена правильно относительно центра коробки, независимо от размера. Взаимосвязи привносят целостность в проект, и зачастую они наиболее точно передают замысел проекта.
1. В дереве конструирования FeatureManager или модели нажмите правой кнопкой мыши на элемент Ручка и выберите Редактировать эскиз.
2. Нажмите кнопку Скрыть невидимые линии и выберите параметр
Перпендикулярно. Деталь теперь повернута лицевой стороной.
3. Удалите размеры (60 мм) между окружностью и сторонами коробки.
4. Нажмите на центр окружности и перетащите окружность к одной стороне.
5 Нажмите кнопку Осевая линия_ или выберите Инструменты -► Объекты эскиза -»
Осевая линия и нарисуйте диагональную осевую линию, как показано на рисунке. Нажмите клавишу Esc, чтобы отключить инструмент Осевая линия.
6. Добавьте взаимосвязь “Средняя точка” между осевой линией и центральной точкой окружности:
Появится диалоговое окно Свойства Менеджера свойств.
б) Нажмите на осевую линию и центральную точку окружности.
в) Нажмите кнопку Средняя точка
Окружность становится черной, указывая, что эскиз полностью определен. г) Нажмите OK.
Теперь проверьте взаимосвязи в этом эскизе:
1. Нажмите кнопку Отобразить/удалить взаимосвязи или выберите Инструменты -►
Взаимосвязи -► Отобразить/удалить. Появится диалоговое окно Взаимосвязи эскиза. В
PropertyManager (Менеджере свойств) в окне Взаимосвязи выберите в поле Фильтр значение Все в этом эскизе
2. В поле Взаимосвязи нажмите на каждую взаимосвязь. Объекты высвечиваются в графической области. Дополнительная информация о каждой взаимосвязи отображается в поле
Объекты
ПРИМЕЧАНИЕ. Если при нажатии кнопки Отобразить/удалить взаимосвязи выбран какой-либо объект эскиза, то показываются взаимосвязи только для этого выделенного объекта. Выберите другой объект для отображения его взаимосвязей. Можно изменить Критерии в окне Фильтр, чтобы указать типы отображенных взаимосвязей.
3. Нажмите ОК.
4. Нажмите выход из эскиза.
5. Сохраните деталь.
Вставка новой таблицы параметров
Если на компьютере установлена программа Microsoft Excel, ее можно использовать для вставки новой таблицы параметров непосредственно в документ детали. Таблица параметров позволяет создавать несколько различных конфигураций детали путем подставления значений из таблицы в размеры детали.
Сначала необходимо подготовить таблицу параметров для вставки.
. В разделе Источник выберите Пустой, чтобы вставить пустую таблицу параметров. • В разделе Редактировать управление выберите Не разрешать изменения модели,
которые влияют на таблицу параметров, чтобы не допустить изменение модели, если
эти изменения вызовут обновление таблицы параметров. . В разделе Параметры снимите флажок Новые настройки и Новые конфигурации,
чтобы любые внесенные в модель изменения не привели к обновлению таблицы
параметров.
3. Нажмите OK.
4. Появится таблица Excel в окне документа детали. Панели инструментов SolidWorks заменяются на панели инструментов Excel. По умолчанию третья строка (ячейка A3) называется First Instance (Первый экземпляр), а заголовок ячейки B2 становится активным. В дереве конструирования FeatureManager появится значок Таблица параметров
5. Дважды нажмите на значение размера (ширина коробки) (120) в графической области. Обратите внимание на то, что при помещении указателя на значение размера он принимает
следующую формуПри этом на несколько секунд появится вплывающая подсказка с

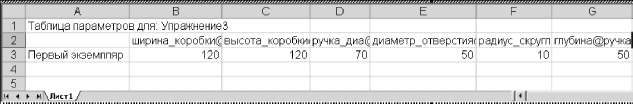

именем размера. Название размера вставляется в ячейку B2, а значение размера - в ячейку B3. Заголовок ячейки C2 смежного столбца активизируется автоматически.
ПРИМЕЧАНИЕ. Если Вы случайно нажали за пределами таблицы, но еще не ввели
все значения, выберите Таблица параметров из дерева проекта, Редактировать таблицу, чтобы снова отобразить таблицу параметров.
СОВЕТ. Чтобы отобразить скрытые размеры в таблице параметров, поместите указатель мыши на внешнюю пунктирную границу таблицы Excel и перетащите ее в другое место в графической области. Для того чтобы изменить размеры таблицы, перетащите маркеры по углам или сторонам таблицы.
6. Дважды нажмите на каждое значение размера в графической области для вставки других названий и значений размеров, как показано на рисунках в шаге 4 и 5. Не включайте размер глубина_коробки (50 мм)
ПРИМЕЧАНИЕ. Если в ячейке заголовка столбца появляется $Состояние@ перед именем элемента, то это значит, что вместо значения размера выбрана грань в графической области. Для замены имени элемента на имя размера нажмите на ячейку в таблице, затем дважды нажмите на нужное значение размера в графической области.
7. Укажите названия строк (ячейки A4:A6) квадрат2, квадрат3 и квадрат4. Это будут названия новых конфигураций, которые будут созданы.

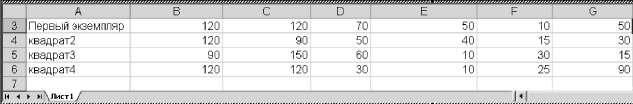

8. Введите значения размеров квадрат2, квадрат3 и blk4 квадрат4, как показано ниже, в электронную таблицу.
9. Нажмите в любом месте графической области за пределами таблицы. Таблица закроется. Появится информационное диалоговое окно, в котором показаны новые конфигурации, созданные таблицей параметров.
10. Нажмите OK, чтобы закрыть диалоговое окно. Таблица параметров является встроенной и сохраняется в документе детали.
11. Сохраните деталь. Если появляется сообщение, запрашивающее, требуется ли перестроить деталь, нажмите Да.
Просмотр конфигураций.
Теперь просмотрите все конфигурации, сгенерированные таблицей.
1. Нажмите кнопку Закрасить.
2. Нажмите правой кнопкой мыши на папку Примечания в дереве конструирования FeatureManager и отмените выбор параметра рядом с параметром Отобразить размеры элемента. Таким образом все размеры будут скрыты.
3. Нажмите на ярлык Менеджер конфигурациивверху-справа дерева конструирования Появится список конфигураций.

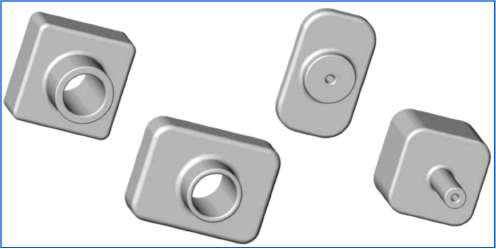

4. Дважды нажмите на имя конфигурации. При отображении каждой конфигурации деталь
перестраивается, используя размеры для выбранной конфигурации.
Редактирование таблицы параметров
Для внесения изменений в таблицу параметров:
1. Выберите в дереве модели Таблица параметров, Редактировать таблицу
2. Внесите нужные изменения.
3. Для закрытия таблицы параметров нажмите в любом месте графической области за пределами таблицы. Конфигурации соответствующим образом обновятся с учетом внесенных изменений.
СОВЕТ. Когда используется этот или любой другой объект OLE, возможно, потребуется нажать кнопку Изменить в размер экрана при возвращении в окно SolidWorks.
Удаление таблицы параметров
1. Выполните одно из следующих действий:
. Выберите Таблица параметров в дереве конструирования FeatureManager, затем
нажмите клавишу Delete. . Нажмите правой кнопкой мыши на элемент Таблица параметров в дереве
конструирования FeatureManager и выберите Удалить.
2. В диалоговом окне нажмите кнопку Да, чтобы удалить таблицу параметров или Нет, чтобы оставить ее.
