Тема 3. Основы сборки

В этой главе описывается создание простой сборки:

-           Добавление деталей в сборку

-           Перемещение и вращение компонентов в сборке

-          Установление взаимосвязей элементов в сборке, позволяющих точно
подгонять детали друг к другу

Обзор сборки

Сборка – это узел, состоящий из двух или более деталей, называемых также компонентами,
в одном документе SolidWorks. Расположение и ориентация компонентов задается с помощью
сопряжений. Сопряжения образуют взаимосвязи между гранями и кромками компонентов.

В этой главе создается новое основание и сопрягается с деталью.

Создание основания

Для того чтобы создать основание для новой детали, можно воспользоваться методами,
описанными в главе 3.

1. Создайте новую деталь.

2. Нажмите кнопку Эскизи нарисуйте прямоугольник, начиная с исходной точки.

3. Нажмите кнопку Размери укажите размер прямоугольника, равный 120 x 120 мм.

4. Нажмите кнопку Вытянутая бобышка/основание и вытяните прямоугольник,

установив в параметре граничное условие значение На заданное расстояние, на Глубину 90
мм.

5. Нажмите кнопку Скругление для скругления четырех показанных кромок с

радиусом 10 мм.

6. Нажмите кнопку Оболочка удаления выберите лицевую грань модели и установите

Толщину4 мм.

7. Сохраните деталь как Упражнение2. (К имени файла будет добавлено расширение
.sldprt.).

Создание выступа на детали

В этом разделе для создания геометрии эскиза используются инструменты
Преобразование объектов и Смещение объектов. Затем с помощью выреза создается выступ
для присоединения детали.

СОВЕТ. Используйте Выбор элементов для облегчения выбора граней в этом разделе. Для

получения дополнительной информации см. главу 7 Подробнее об основных функциональных
возможностях.

1.  Нажмите кнопку Увеличить элемент вида или выберите Вид -» Изменить -»
Увеличить элемент вида, а затем с помощью мыши выберите угол детали, как показано.

Нажмите кнопку Увеличить элемент вида еще раз, чтобы выключить инструмент .
Изменять масштаб и вращать вид также возможно при использовании колесика мыши.

2.  Выберите тонкую стенку на лицевой грани детали и нажмите кнопку Эскиз Iдля
открытия эскиза. Кромки грани детали высвечиваются.

3. Нажмите кнопку Преобразование объектов на панели инструментов –

“Инструменты эскиза”.

Наружные кромки выбранной грани проецируются (копируются) на плоскость эскиза в
виде линий и дуг.

4. Нажмите снова на лицевую грань.

5.Нажмите кнопку Смещение объектовна панели инструментов – “Инструменты

эскиза”.

6. Установите Расстояние смещения, равное 2 мм.
Предварительный просмотр показывает смещение, выдвинутое наружу.

7. Вы берите параметр Реверс, чтобы изменить направление смещения.

8. Нажмите OK.

В эскиз добавляется ряд линий, смещенных от наружной кромки выбранной грани на 2 мм.
Это соотношение сохраняется, если изменяются исходные кромки.

9. Нажмите кнопку Вытянутый вырезили выберите Вставка -► Вырез-Вытянуть.

10. В окне группы Направление1 установите Глубину равную 25 мм, и нажмите OK.
Материал между двумя линиями вырезается, образуя выступ.

Изменение цвета детали

Цвет и внешний вид детали или ее элементов можно изменять.

1. Выберите Упражнение 2 в верхней части дерева конструирования FeatureManager.

2.  Нажмите кнопку редактировать цвет . на панели инструментов «Стандартная».
Появится окно Цвет и оптика PropertyManager (Менеджера свойств).

3. В разделе Часто используемый выберите нужный цвет в палитре, затем нажмите OK.
4. Сохраните деталь.

Создание сборки

Теперь можно создать сборку, используя две детали.

1. Если файл Упражнение1.sldprt еще не открыт, нажмите кнопку Открытьна панели
инструментов “Стандартная” и откройте его.

2.  Нажмите кнопку Создать

на панели инструментов “Стандартная”. Появится
диалоговое окно Новый документ. 3. Нажмите на значок сборки и нажмите OK.

3. Появится окно Вставить компоненты PropertyManager (Менеджера свойств). В окне
Деталь/Сборка для вставки выберите Упражнение 1. В графической области появится

предварительный вид Упражнение1, а указатель примет следующую форму

4. Нажмите кнопку Оставить выборв PropertyManager (Менеджере свойств), чтобы
можно было вставить несколько компонентов без повторного открытия PropertyManager
(Менеджера свойств).

5. Нажмите в графической области, чтобы разместить Упражнение1.

6. В PropertyManager (Менеджере свойств) в разделе Деталь/Сборка для вставки
выберите Упражнение2.

7. Нажмите в графической области, чтобы разместить Упражнение2 рядом с
Упражнением1.

8. Нажмите кнопку ОК.

9. Нажмите кнопку в изменить в размер экрана

10.   Сохраните сборку как Упражнение. (К имени файла будет добавлено расширение
.sldasm.) При появлении сообщения о сохранении соответствующих документов нажмите Да.

Сопряжение компонентов

В этом разделе определяются взаимосвязи сопряжения компонентов в сборке, благодаря
которым они ровно и точно подгоняются друг к другу.

1. Нажмите кнопку Условия Сопряжения на панели инструментов “Сборка” или

выберите Вставка -► Сопряжение

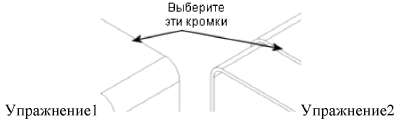

3. Нажмите на верхнюю кромку модели Упражнение1, затем Выберите эти кромки
нажмите на верхнюю наружную кромку выступа модели Упражнение2.

Появится всплывающая панель инструментов Сопряжение
компоненты переместятся на место и отобразится предварительный

, а
вид сопряжения. Кромки

отображаются в поле Объекты для сопряжения окна выбор сопряжений

PropertyManager (Менеджере свойств).

4. На всплывающей панели инструментов Сопряжение выполните следующие действиия:

в

•    В качестве типа сопряжения выберите Совпадение

•    Нажмите OK.

Появится сопряжение "совпадение" в разделе Сопряжения в окне PropertyManager
(Менеджера свойств). Положение компонента Упражнение2 определено не полностью. Он все
еще имеет некоторую степень свободы перемещения по направлениям, которые пока не
ограничены сопряжениями.
Протестируйте степени свободы, попробовав переместить компоненты.

Протестируйте степени свободы, попробовав переместить компоненты:

1. Нажмите кнопку Переместить компонент.

2. Выберите компонент Упражнение2, нажмите и удерживайте левую кнопку мыши.

Указатель примет следующую форму.

3. Попробуйте переместить компонент в разные стороны, чтобы определить имеющиеся
степени свободы, а затем отпустите левую кнопку мыши.

4. Нажмите кнопку Переместить компонентеще раз, чтобы выйти из режима
перемещения.

Перемещать компонент сборки можно просто нажав на него левой кнопкой мыши и
переместитв в нужное место. Вращать компонент в сборке вокруг оси можно с помощью
правой кнопки мыши.

Добавление сопряжений

1. Выберите крайнюю правую грань компонента, затем нажмите клавишу Ctrl и выберите
соответствующую грань в другом компоненте.

2. Нажмите кнопку Сопряжение.

3. Выберите Совпадение

4. Нажмите OK

5.  Повторите шаги с 1 по 5, выбирая верхние грани обоих компонентов, для добавления
другого сопряжения Совпадение.

6. Сохраните сборку.

Использование настроек отображения

Можно изменить настройки отображения компонентов
состоянии отображения.

и сохранить эти настройки в

в верхней

1. Нажмите на ярлык ConfigurationManager (Менеджер конфигурации)
части дерева конструирования FeatureManager. Параметр конфигурации отображается в
верхней панели менеджера конфигураций, а параметр состояния отображения – в нижней.

2. Нажмите правой кнопкой мыши в нижней панели менеджера кнфигураций и выберите
Добавить состояние отображения.

выберите (справа от

4.  На вкладке дерева конструирования FeatureManager
вкладок), чтобы отобразить Панель дисплея. Панель дисплея отображает разные настройки
отображения (цвет, текстура и т.д.) для каждого компонента.

5.    Переместите указатель на элемент Упражнение2 в дереве конструирования
FeatureManager, затем:

- Переместите указатель на колонку Режим отображения

- Когда указатель изменится нанажмите и выберите Невидимые линии отображаются

6. На вкладке ConfigurationManager (Менеджера конфигурации) дважды нажмите

Состояние отображения-1.

Сборка вернется к своему исходному состоянию отображения.
